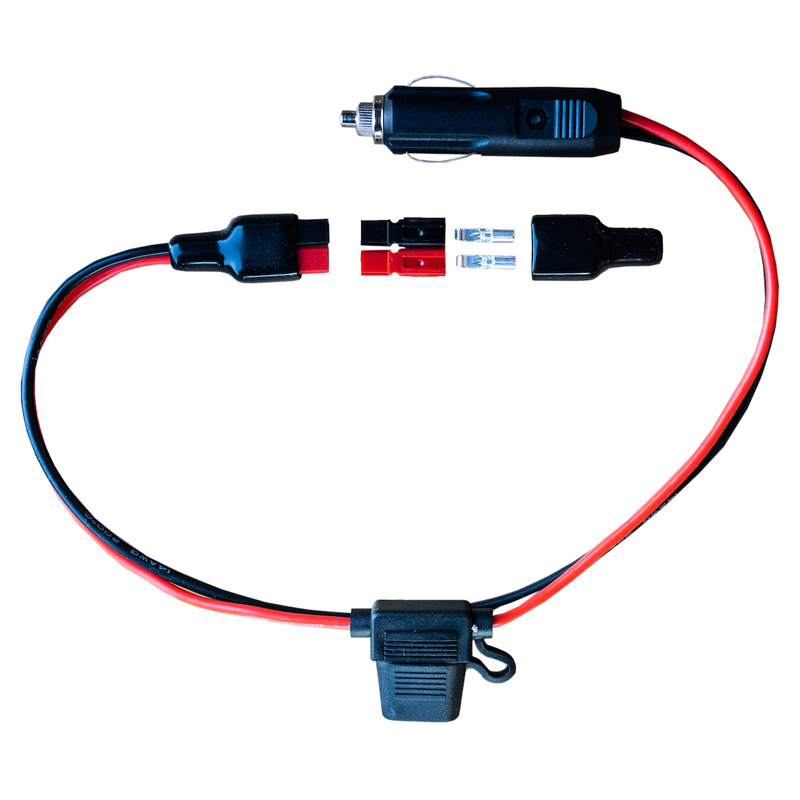

Rebelcell Quick Connect Fishfinder for Outdoorbox

Quick Connect -kaapeli, jossa on sisäänrakennettu 3 A:n sulake, mahdollistaa turvallisen ‘1-click’ yhteyden Rebelcell Outdoorboxin ja syvyysmittarin välillä. Liitetään Outdoorboxiin tupakansytyttimen pistokkeen kautta ja syvyysluotainasi ANEN PA-45 -liittimen kautta (1 ylimääräinen ANEN PA-45 -liitin sisältyy toimitukseen laitteitasi varten).

• 1 x 4mm2 liitäntäkaapelit: ~ 40 cm:n pituiset savukkeensytytinpistokkeella ja ANEN (punainen/musta) PA-45-liittimellä
• Integroitu 'in-line' 3A-sulake + ylimääräinen ANEN PA-45-liitin laitteitasi varten
• Turvallinen ja varma 1-klikkausliitäntä Outdoorboxin ja laitteidesi välille

Käyttöohjeet


1.
Kytke tupakansytyttimen pistoke Outdoorboxin 12 V:n pistorasioihin; ylimääräinen punainen/musta ANEN-liitin on kytkettävä kalanetsijän johdotukseen.


2.
AnEN-liittimen hopeanväriset kosketuspisteet voidaan puristaa (käytä AMP-puristustyökalua eristämättömille kaapeliliittimille). Puristamisen jälkeen kosketuspisteet on työnnettävä punaiseen (+) tai mustaan (-) liittimeen, kunnes ne “napsahtavat”. Kosketuspisteet on nyt kiinnitetty, eikä niitä voi irrottaa. Liu'uta punainen ja musta osa paikoilleen mustalla tuppisuojalla ja liitä Quick Connect FF -kaapelin vastaavaan ANEN-pistokkeeseen.

3.
Käyttö vain kalanetsintälaitteiden ja muiden sopivien 12V-laitteiden kanssa, joiden enimmäisvirrankulutus on 10A (ja käytä sopivaa inline-sulaketta, mukana on 3A-sulake).
